Scand Laser設置與應用
1、把激光頭裝在合適的高度并且保持激光與測量臺垂直，連接好網線。
2、網絡設置

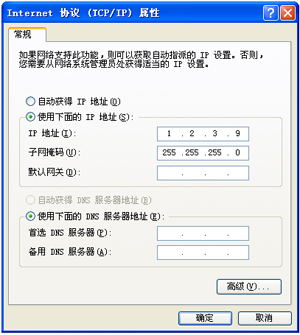

打開“網絡連接”，右擊“本地連接”選擇“屬性”項，在彈出的“本地連接屬性”窗口中選擇“常規”項，在“此連接使用下列項目”選擇列表中只勾選“Internet 協議 （TCP、IP）”，去掉其他勾選項。雙擊“Internet 協議 （TCP、IP）”項，在彈出的“Internet 協議 （TCP、IP）屬性”窗口中選擇“使用下面的IP地址”，然后在“IP地址”一欄中填上“1.2.3.9”，在“子掩網碼”一欄中填上“255.255.255.0”，其他欄不填留空，確定完成！

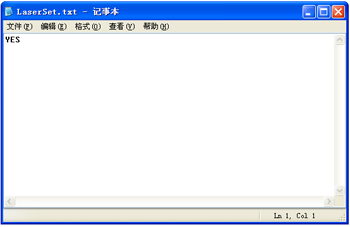

3、在QuickMeasuring測量軟件的安裝目錄下新建一個空名為LaserSet.txt文件，并打開該文件輸入“YES”（前面不加空格），退出并保存。

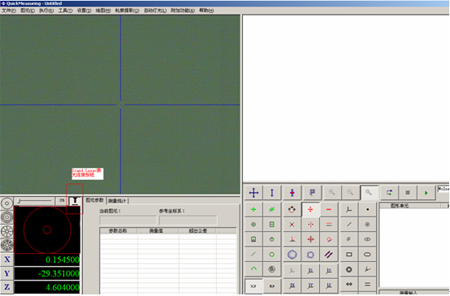

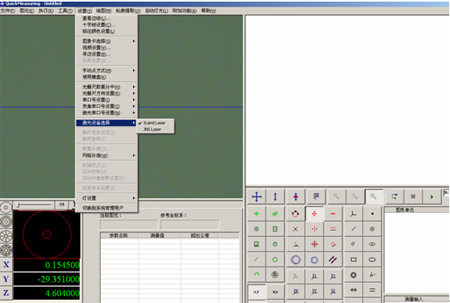

4、打開QuickMeasuring.exe執行文件，點“設置”菜單，在該菜單的子項“激光設備選擇”中勾上“Scand Laser”。然后點擊下面第二張圖中紅色框中的Scand Laser激光連接按鈕（按鈕狀態為下凹為已按下）。電腦桌面上右下角的網絡連接標識顯示網絡連接上（等一秒左右）。否則請檢查網絡連線是否連接好，網絡設置是否正確或者激光頭是否壞了。

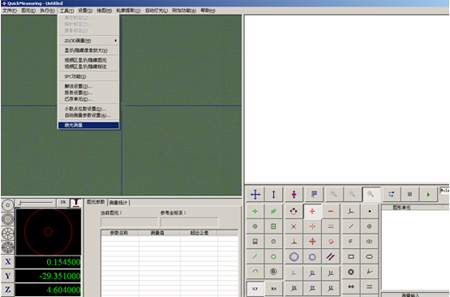

接著點“工具”菜單中的“激光測量”（若“激光測量”為灰色不可點狀態，請確認第三步是否做對）。

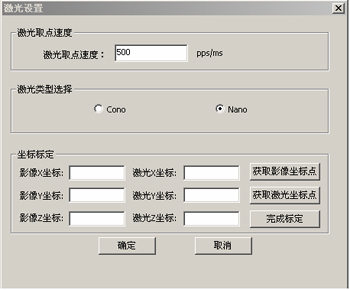

5、若有多個側頭和鏡頭，可在“測頭選擇”和“鏡頭選擇”下拉表中選擇相應的項。在彈出的“激光測量”窗口中點擊“設置”按鈕，在彈出的“激光設置”窗口中進行“激光取點速度設”設置（建議使用默認值）、“激光類型選擇”（Cono選項為測量非透明物體，Nano選項為測量透明物體）和坐標標定。坐標標定：首先通過移動有標準標定塊的看臺使在影像區的十字線的中心對準一個點（在標準標定塊肉眼可看到），按“獲取影像坐標點”，然后再移動看臺使激光點對準改點，按“獲取激光坐標點”，最后按“完成標定”，點“確定”。
6、進行激光取點測量
在“激光測量”窗口“是否強制取點”的選擇項中去掉勾（若有）。
單點測量：在“方式”中選擇“單點測量”，可在“采點控制”點“掃描”然后移動看臺就會掃描出一系列點，然后再按“停止”結束掃描。也可點“取點”進行單點獲取。
直線方式：在“方式”中選擇“直線方式”則可在“采點控制”中使用“掃描”然后移動看臺取點或者在“采點控制”中點“起點”，然后移動看臺到一個位置再點“終點”，最后點“取點”。

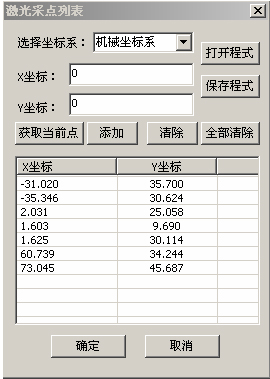

列表方式：在“方式”中選擇“列表方式”然后點“列表取點”，在彈出的“激光采點列表”中的“選擇坐標”的下拉框中選擇相應的坐標系（若沒有自己建立坐標系，選擇“機械坐標系”），若已經有保存的程序可點“打開程序”，讀取程序中的列表。否則需要移動看臺到相應的位置使在影像區的中心十字線對準該點，然后按“獲取當前點”，接著點“添加”。把需要測的點坐標都添加到列表中后，若想保存這列表到程序中可點“保存程序”，點“確定”。最后在“激光測量”的窗口中點“取點”進行測量。

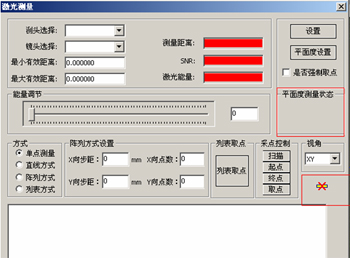

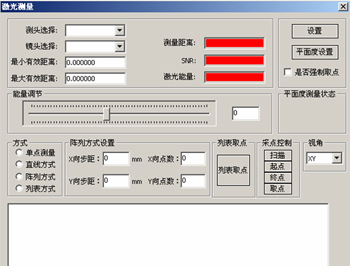

注意：在這所有的測量方式中都要進行激光調節，若在“測量距離”的框中縣紅色則表明不在激光測量范圍內，需要進行Z軸的高度調節，直到顯示正常。若“SNR”或者“激光能力”的框中顯紅色，則需要在“能量調節”滑條中進行能量調節，直到顯示正常。若在測量中有如下面第二圖中的紅色方框的狀態，說明該點沒有測到，請程序進行激光調節后再測量。若在“平面度設置”中勾選了“自動擬合平面”并且進行“平面公差”設置后，在測量后在“平面度測量狀態”顯示“NG”，表明平面度測量失敗，請進行平面度公差設置，或者有些點沒測量到。

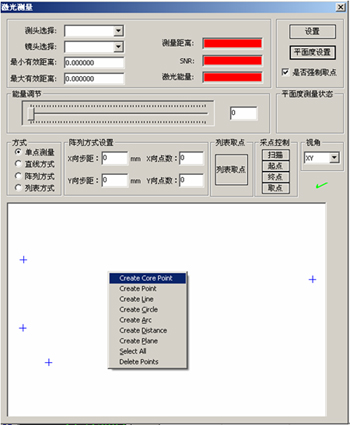

7、在“激光測量”的白色框中右擊可彈出功能菜單。選擇一些點后可使用相應的功能進行構造圖元或者進行刪除操作。
