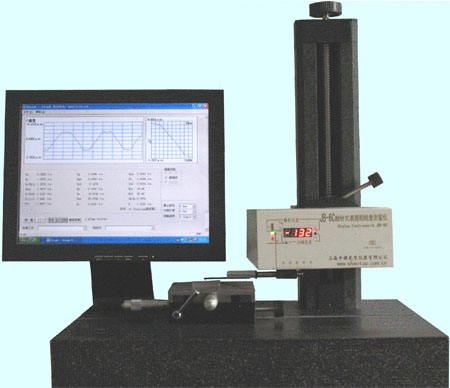

表面粗糙度測量儀
| 本儀器系貫徹GB/T 6062-2002(eqv ISO3274:1996)標準制造的，經過幾年批量生產改進提高、性能穩定、故障率低。 ★ 儀器按劃GB/T 6062-2002(eqv ISO3274:1996)標準每評定段水平取樣達1600點，共9600點，最小間距0.5μm，16bit的分辨率使有效靈敏度高達0.001μm。 ★ 天然鉆石觸針無導頭式640μm線性范圍新型粗糙度傳感器，測力小符合標準、數據重復性好?？砂从脩粜枰?供特種測量配件。 ★ 除提供Ra，Rz，Rt，Rp，Rpm等20余種參數外，還能提供內燃機專用Rmr曲線參數。評估磨 損的Rk系列、R參數 ★ 本機有高斯濾波器及2CR濾波器可供選擇，并帶有曲線修正軟件，能測量曲面上的粗糙度。 ★ 本機在Windows操作系統下界面十分友好穩定。測量軟件符合粗糙度定義，可自動校正精度、確保儀器在線保持高精度的工作狀態；使用簡單方便，能在計算機內貯存測量結果、數據、圖形；編輯統計平均值等測量數據，便于網絡傳輸。 |  |
主要技術指標 | 按JJF1105-2003觸針式表面粗糙測量儀校準規范最高檔 |
測量參數 | Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2…… |
最大測量長度 | 25mm;50mm |
直線度測量精度 | 0.4μm |
濾波器 | 高斯(Gaussian)濾波器（ISO11562:1996），2RC濾波器 |
截止波長 | 0.25，0.8，2.5 |
測量重復性 | 3% |
相對示值誤差 | ±5% |
示值穩定性 | 3% |
測量長度 | λc ╳3、4、5、6、7（1.0-17.5mm） |
測量范圍 | 640μm |
分辨率 | 0.001μm |
測量速度 | 0.1mm/s，0.32mm/s，0.5mm/s |
返回速度（自動） | 1mm/s |
傳感器針尖 | R=2μm鉆石（測量力1mN）；R=5μm鉆石(測量力4mN） |
技術承諾：本機可選測 波紋度參數
標準配置：6C驅動器；
無導頭粗糙度傳感器6C2-T1E；
大理石電動升降立柱；
X-Y精密工作臺；
粗糙度及輪廓儀專用軟件Profile Application V2.0；
工控專用境外品牌16位A/D數據采集卡PCI。
