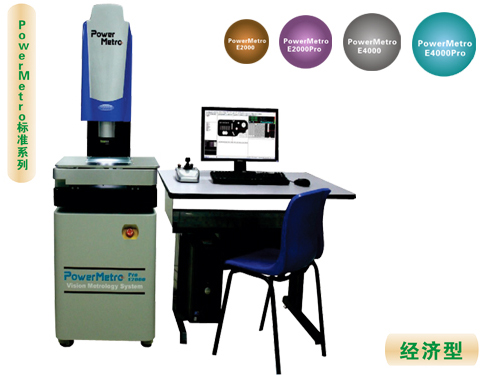

CNC非接觸式經濟型三坐標測量儀
〓 三坐標測量儀儀器特性 ◇ Z軸為導航太鋁合金材料 ◆ 固定橋式結構,花崗巖床臺 ◇ 加裝雷射測頭可與3D掃描軟件結合 ◆ 精密的機械設計 ◇ 高剛性的材質 ◆ 采用科學的校正與組裝技術 ◇ 完善的校正報告與技術文件 〓 PowerMetro系列 → 經濟型E系列三坐標測量儀 → Fetura系列實用型三坐標測量儀 → PowerMetro L系列大型三坐標測量儀 |  | ||||||
| 〓 堅固 防塵設計 CNC 坐標測量系統應具有高速移動的 XYZ 工件臺，且精度高、重復性高和可靠度高 Power Metro 影像測量系統 XYZ 工作臺采用橋式設計，除牢固的花崗石底座和立柱外，Z 軸采用航空鋁合金材料，增加定位精度。另外，與其它同類產品采用塑料相比，Power Metro 影像測量系統的保護外殼采用高精度、加固的玻璃纖維制成。 | |||||||
| |||||||
| 型號(Model) | PowerMetro E2000 | PowerMetro E2000 Pro | PowerMetro E4000 | PowerMetro E4000 Pro | |
| 測量范圍 | X | 200 | 200 | 400 | 400 |
| Y | 200 | 200 | 300 | 300 | |
| Z | 200 | ||||
| 技術指標Technical Features | |||||
| 影像攝取系統 | SONY 1/2" High-resolution black & white CCD camera USB2.0 | ||||
| 分辨率 | 0.5um | ||||
| 重復精度 | 2.0um | ||||
| 測量精度 | U1 x、y = (3.0+L/333)um | ||||
| U1 z = (3.0+L/250)um | |||||
| U2 x、y = (4.0+L/250)um | |||||
| 光源照明系統 | 白色高亮度輪廓光 白色高亮度環光（4向3環） | ||||
| CCD兩種對焦模式 | 快速對焦 & 高精度對焦 | ||||
| 鏡頭類型 | 手動雙倍 手動定格Zoom同軸控制鏡頭組 | 自動變倍 伺服馬達Zoom同軸控制鏡頭組 | 手動雙倍 手動定格Zoom同軸控制鏡頭組 | 自動變倍 伺服馬達Zoom同軸控制鏡頭組 | |
| 縮放倍率 (3段同軸Zoom) | 25X 50X 100X (分辨率：1280X1024) | ||||
| 18X 27X 40X 53X 79X 104X (分辨率：1440×900) | 22X 45X 98X (分辨率：1440×900 19") | 18X 27X 40X 53X 79X 104X (分辨率：1440×900) | 22X 45X 98X (分辨率：1440×900 19") | ||
| 機器特征Machine Features | |||||
| 機器型式 | 旋臂型直立式 | ||||
| 機器重量（凈重/毛重） | 280kg/300kg | 480kg/520kg | |||
| 最大載荷 | 15kg | ||||
| 最高運行速度 | X、Y=200mm/s | Z=100mm/s | |||
| 最高加速度 | 1000mm/s2 | ||||
| 系統特征System Features | |||||
| 控制系統 | 全自動CNC控制系統 | ||||
| 驅動系統 | 四軸程控：三軸交流伺服馬達全閉回路控制，高精密級線性滑軌與預壓滾珠螺桿驅動，步進馬達Zoom同軸控制鏡頭組 | ||||
| 軟件配置 | 標準 | Smart Inspector Puls | Smart Inspector Pro3.0 | Smart Inspector Puls | Smart Inspector Pro3.0 |
| 選配 | PowerMatch 3D/2D色階比對軟件；CAD整合型報表；精密測量操作系統等 | ||||
| 操作系統 | Windows 7 | ||||
| 外部工作環境Operating Environment | |||||
| 電源 | 220V 50～60HZ >10A | ||||
| 功率 | 700W | ||||
| 溫度范圍 | 20℃±2℃ 1℃/1h 2℃/24h 1℃/m | ||||
| 濕度范圍 | 40%~70% | ||||
| 電腦配置 | 可選（實際出貨以報價單為準） | ||||
