QA系列CNC全自動影像測量?jī)x
應用領域：
QA系列龍門式影像測量?jī)x，可移動式工作平臺，進口核心零部件，采用JATEN品牌Quick Measuring全自動測量軟件，編程全自動測量，行業內二次元領域具有高效性?xún)r(jià)比。
>>> QA系列光學測量設備是我公司最新研制的CNC型全自動影像測量?jī)x，它具有以下特點：
1、采用雙重閉環運動控制，電機在高速運動時具有精確的定位以及運動時的穩定性；
2、采用本公司開發的嵌入式模塊控制電機，提高了電機響應速度，還簡化了儀器與PC機的 接口，PC機與儀器通過USB線和S端子線連接；
3、采用花崗石平臺，外觀簡潔大方；
4、配日本STC625高分辨率彩色攝像機，采用我公司自主研發的表面冷光源，表面光由獨立四十八組光源組成，每一組均為恒流源驅動，連續可調；
5、帶紅外線定位指示燈讓您快速定位工件測量位置，提高測量效率
6、配有我公司專用的全自動測量軟件QuickMeasuring，極大的提高測量效率。
>>> QA系列影像儀技術參數
| 儀器型號 | QA3020CNC | QA4030CNC | QA4040CNC |
| 工作臺 | 運動行程 | 300*200*200 | 400*300*300 | 500*400*200 |
| 外形尺寸（長*寬*高） | 890*630*1780 | 1050*750*1735 | 1240*940*1780 |
| 稱重 | 35 | 35 | 35 |
| 測量精度 | XY軸 | ≤ （3+L/200）μm |
| Z軸 | ≤ （4+L/200）μm |
| 光柵尺CCD | 高精度光柵尺，分辨率0.5μm |
| 日本STC625彩色攝像機 |
| 光學系統 | 自動變倍鏡頭；可選配激光，可測量透明式玻璃的厚度和平整度 |
| 照明系統 | 連續可調式LED環形表面光及輪廓光，可根據放大倍率程控調節光強弱度 |
| 軟件系統 | QuickMeasuring全自動影像測量?jī)x軟件 |
| 工作環境 | 20℃±3℃，溫度45%~75%，與外界震動源隔離 |
| 電源 | 220V±10%,50Hz |

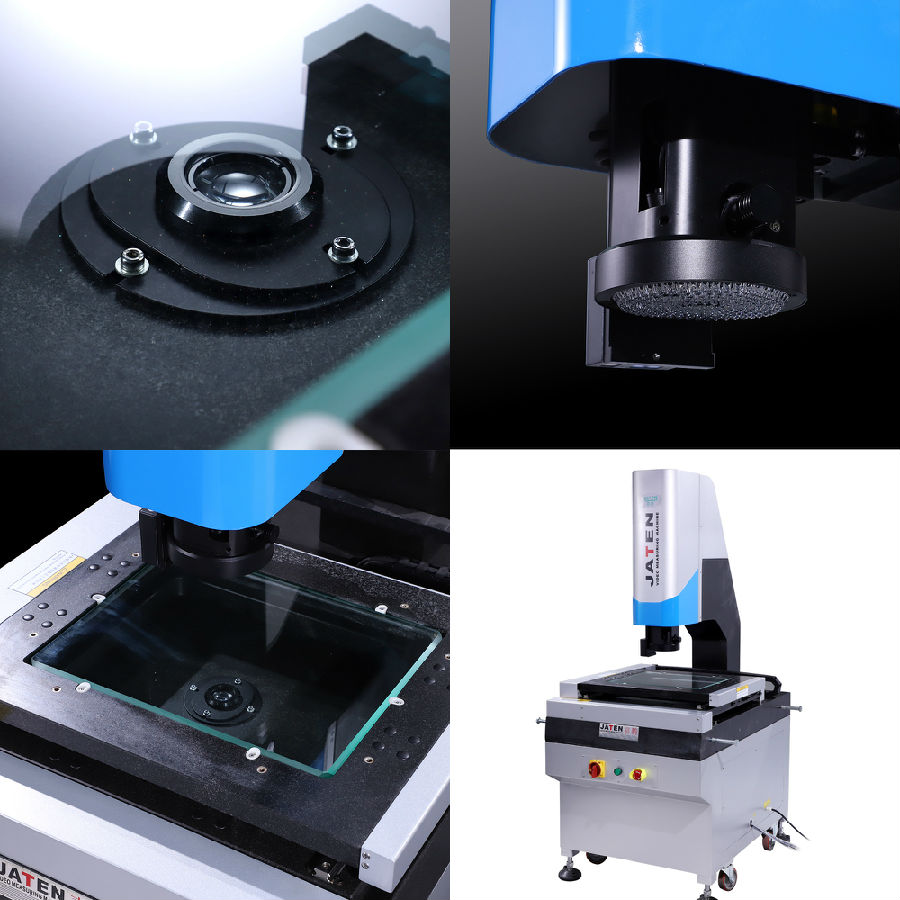

>>> QA系列影像儀實物圖
